RITTAL RAL7035 — надежная защита для клеммных соединений

При монтаже электрических сетей, систем автоматизации и распределительных щитов вопрос защиты клеммных соединений от внешних воздействий — пыли, влаги, механических ударов — стоит особенно остро. Для этих целей используются специальные клеммные коробки, которые обеспечивают безопасную коммутацию проводов в условиях промышленных цехов, на открытых площадках и в помещениях с агрессивной средой. Специалисты по электротехническому оборудованию отмечают, что корпуса должны сочетать механическую прочность, герметичность и удобство монтажа.

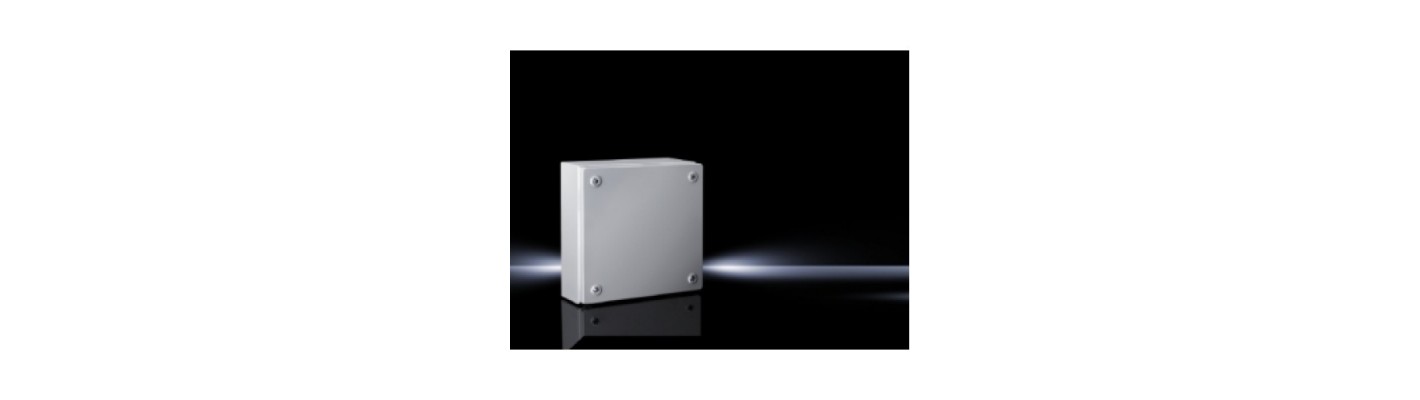

Одним из решений, давно зарекомендовавших себя на рынке, является RITTAL KL Клеммн. коробка RAL7035 300x200x120mm (артикул 1503510) — распределительная коробка из листовой стали, предназначенная для защиты электрических соединений и небольших компонентов автоматики.

Конструкция и материалы

Корпус и крышка выполнены из листовой стали толщиной 1,25 мм. Такая толщина обеспечивает жесткость конструкции и сопротивляемость деформации при монтаже и эксплуатации. Поверхность корпуса и крышки обработана: сначала нанесена грунтовка, затем — порошковое покрытие с структурной текстурой. Цвет — RAL 7035 (светло-серый), традиционный для электротехнического оборудования. Уплотнение по периметру крышки выполнено из литого полиуретана, что обеспечивает герметичность соединения при затяжке винтов.

Габариты и вес

Внутренние размеры коробки: ширина 300 мм, высота 200 мм, глубина 120 мм. Этого пространства достаточно для размещения нескольких клеммных рядов, небольших блоков питания, реле или контроллеров. Вес самого изделия составляет 3 кг — достаточно массивная конструкция, что косвенно свидетельствует о толщине металла и надежности. Вес брутто указан как 30 кг — возможно, это масса упаковки с несколькими изделиями или ошибка в исходных данных (обычно для одной коробки вес брутто незначительно превышает вес нетто). Комплект поставки включает корпус с крышкой и быстрозаворачиваемые винты с пластиковыми втулками для фиксации крышки.

Степень защиты и климатическое исполнение

Коробка имеет степень защиты IP66 согласно МЭК 60529. Это означает полную защиту от пыли (первая цифра 6 — пыленепроницаемость) и защиту от сильных струй воды (вторая цифра 6 — защита от мощных водяных струй и волн). Такая герметичность позволяет устанавливать коробку на открытом воздухе, в условиях прямого попадания дождя и грязи. Соответствует стандарту NEMA 4 (американский аналог), что подтверждает пригодность для внешнего применения и защиты от обледенения.

Механическая прочность

Коробка имеет IK-код IK08. Это означает, что она способна выдерживать удар энергией 5 Дж (испытание падающим грузом массой 1,7 кг с высоты 300 мм или маятником с аналогичной энергией). Такая устойчивость к механическим воздействиям важна для установки в местах, где корпус может быть случайно задет инструментом, тележкой или другими движущимися объектами (в цехах, на складах, на строительных площадках).

Исполнение и монтаж

Коробка поставляется без монтажной панели (без фланш-панели) — внутри есть только голый корпус без перфорированной пластины для крепления оборудования. Инсталлятор может самостоятельно установить DIN-рейки или монтажную пластину, исходя из конкретной задачи. Это дает гибкость при компоновке: внутри можно разместить как стандартные клеммники на рейку, так и отдельные винтовые или пружинные клеммы на саморезах.

Области применения

Как отмечают специалисты по электрооборудованию, клеммные коробки Rittal KL используются для:

• организации вводно-распределительных узлов на промышленных объектах;

• защиты соединений датчиков и исполнительных механизмов в системах автоматизации;

• подключения оборудования на открытых площадках (насосные станции, компрессоры, освещение);

• защиты низковольтных цепей в цехах со сложными условиями (пыль, влага, вибрация).

Порошковое покрытие, структурная текстура и цвет RAL 7035 обеспечивают стойкость к коррозии и механическим повреждениям. Литое полиуретановое уплотнение гарантирует долговечность герметизации по сравнению с обычными резиновыми прокладками. Высокая степень защиты IP66 и IK08 позволяют использовать эту коробку в самых суровых условиях: от уличных шкафов до агрессивных промышленных сред. Отсутствие монтажной панели делает корпус универсальным — инженер может сам решить, как лучше организовать внутреннее пространство под конкретную задачу.
