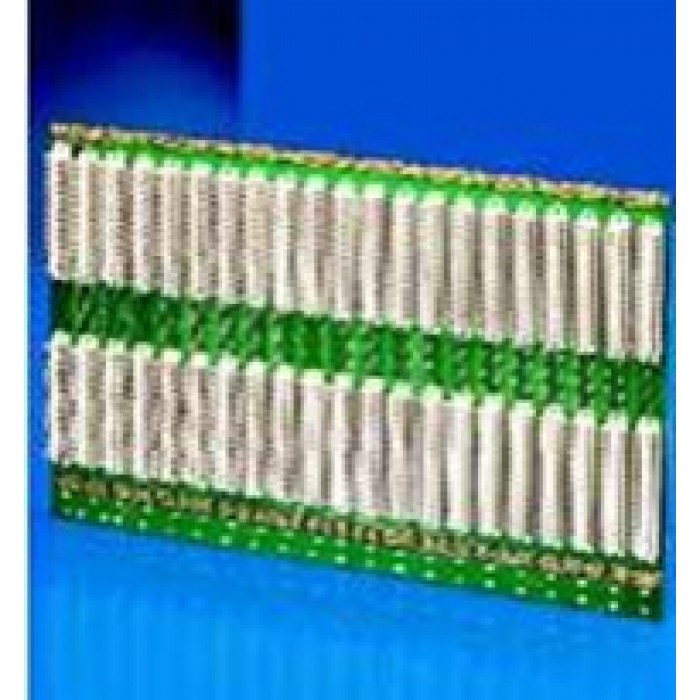

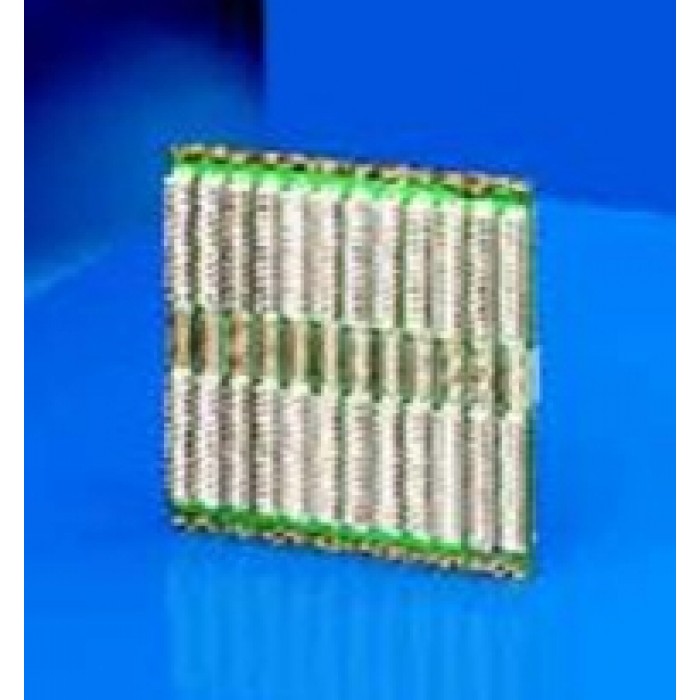

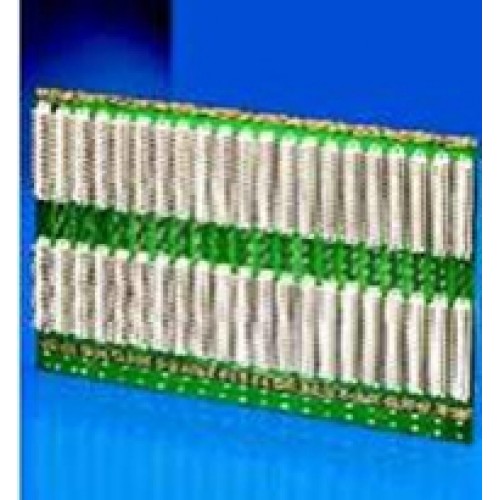

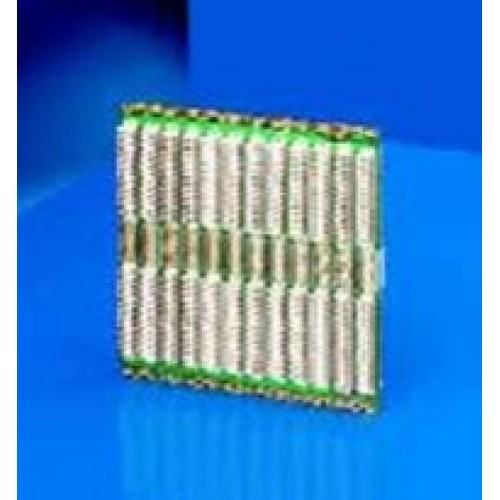

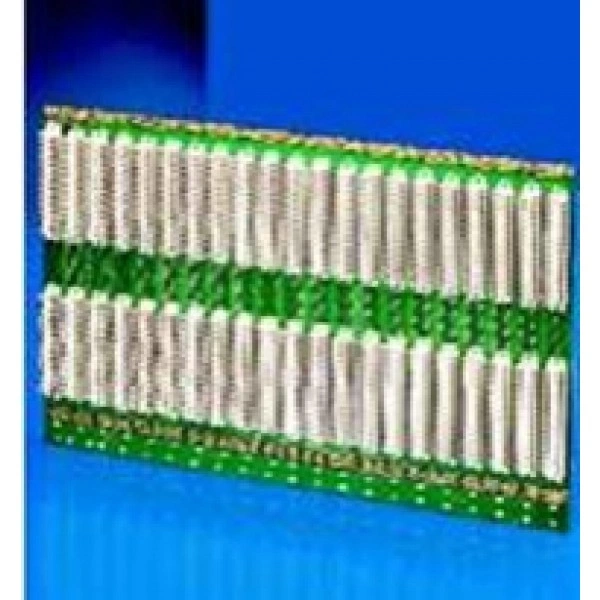

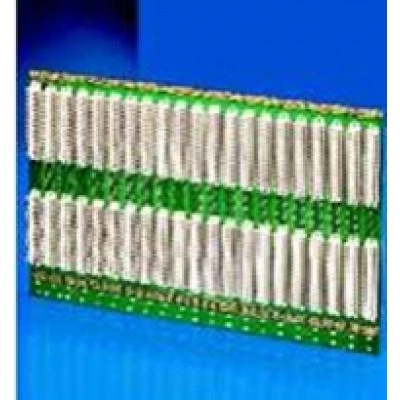

3686634, RITTAL Кросс-пл. VME64x без P0 12сл. 6ЕВ, 1 шт

Количество уровней

10

Структура уровней

Оптимизирована для улучшения высокочастотных
характеристик.

Внешние уровни выполнены как поверхности
экранирования.

Толщина печатных плат

4.5 мм ± 10 %

Омическое сопротивление сигнальных проводок

< 1 Ом

Волновое сопротивление Z сигнальных проводок

55 Ом

Потребление основного тока ограничено
с двух сторон

Активное: < 200 мА.
Пассивное: <2 А

Питание:

-    токовая шина с винтовым креплением Мб

-    винтовое крепление М4 и FASTON 6.3 х 0.8 мм

-    < 5 разъемов

+5 В. +3.3 В и 0 В

±12 В. +5 В в режиме «готовности». ±В1. ±В2 и корпус
FASTON 6.3 х 0.8 мм

Допустимая токовая нагрузка токовой шины

макс. 200 А

Допустимая токовая нагрузка комбинированного
двойного плоского разъема/винтового соединения

25 А

Допустимая токовая нагрузка плоского штекера
FASTON

10 А

Допустимая токовая нагрузка узла на каждый разъем

+3.3 В 12.5 А
+5 В 9.0 А
+ 12 В 1.5 А
-12 В 1.5 А
+5BSTDBY 1.5 А
+48 В (38-75 В) 3.0 А

Терминирование

ON-flN-Board

6 ЕВ: активное.

6.5 ЕВ: активное (переключается на пассивное)

Монтажная высота

6 ЕВ/6.5 ЕВ

Расстояние между разъемами

4 ЕШ

Разъемы

Техника прессования класса качества 2.
400 циклов контактирования
160 контактов совместимых с С96
Р0 расстояние 2 мм. 95/133 контакта

Область рабочих температур

Активное терминирование 0^е ... +70’С
Пассивное терминирование -40^е ... +85®С

Относительная влажность воздуха

90 %. не конденсирующий
